SD系列程控电荷放大器具有抗干扰能力更强、操作简单、面板无旋钮、开关等特点,与传统模式的电荷放大器相比较,除各项功能相同外、每个通道还增加了数据采集,数据存储和数据分析等功能。实现了二次仪表和三次仪表的一体化。
SDY系列程控电荷放大器包括硬件部分和软件部分，其中硬件部分包括：电荷电压变换模块、控制模块、归一化模块、A/D变换器、存储器和输出接口等电路。软件部分包括：控制软件和分析软件。本系统的采样过程完全由硬件控制，所以采样频率精准度高，并且最高采样频率能达到500kHz.另外系统的采样频率从305Hz--500kHz可连续设置。A/D变换部分采用12Bit,确保了仪器的转换精度误差≤0.5%。存储部分具备64k随机存储器和2GSD卡存储器，可以长时间进行存储采集。（还可选配4G或8G的SD卡）。控制模块包括：传感器灵敏度设定、滤波器、增益选择等功能，这些功能的实现完全由控制软件来完成。分析软件包括：加窗函数、傅里叶变换、功率谱、加速度等。接口电路包括：RS485口与USB口，单台SDY系列程控电荷放大器最多可以是16通道，利用485接口可以实现多台仪器且长距离的级联，最多可以实现256通道的多点测量，同时测量的大量数据可通过USB口快速下载。 软件运行环境为WinMe，2000，XP。
技术指标
1、测量方式：加速度，速度，位移
2、通道数：4，8，16 等多通道组合。
3、最大输入电荷量：105pC
4、最大输出电压：±10V（峰值）
5、不准确度：≤2％
6、谐波失真：≤1％
7、频率范围：0dB、20dB时，0.3Hz～100kHz（-3dB±1dB）;
40dB、60dB时，0.8Hz～100kHz（-3dB±1dB）
8、低通滤波器：30Hz、100Hz、300Hz、1kHz、3kHz、10 kHz、
30kHz、线性（100kHz）；-12 dB/Oct
9、增益：0dB、20dB、40dB、60dB
10、噪声：≤10mV
11、电源：交流 220V±10％，50Hz
12、使用环境：工作温度 0℃～40℃；
相对湿度≤80％
13、外型尺寸：390*150*300mm(长高深)

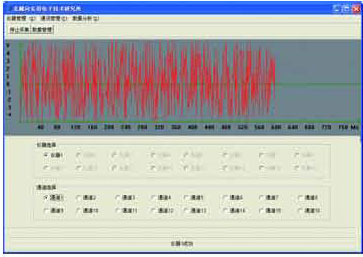

SDY2600 软件是我单位开发的与程控仪器配套的采集分析软件。软件可在Windows环境下运行，数据采用数据库存储，方便大量的数据存储和数据管理，开放的数据结构方便其它软件实现数据共享。软件可实现时域、频域、幅值域等多项分析处理功能，软件设置操作简便，界面简洁。可快速熟悉使用。
