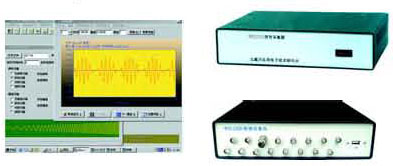

SDY2400数据采集分析系统

一、系统组成：模似信号    数据采集器     台式机或笔记本
二、系统功能：通道数：16、32
A/D转换率：100k、200k、300k
分辨率：12位、16位
程控增益：1,2,4,8；
接口形式：USB口
采集器的最大输入电压：±5V；±10V

三、基本软件功能：
(1)频谱分析:自功率谱，互功率谱，正富氏变换，逆富氏变换，相干函数，传递函数，自相关，互相关，频域微分，频域积分,加速度反应谱，倒频谱，时域信号滤波等。
(2)信号处理:应变补偿计算，应力计算，均值平滑，计算极值，均值，均方根值，文件加常数，乘常数，相加，相减，相乘，相除，叠加，取倒数，时域信号归一化，实虚转幅相，幅相转实虚等。
(3)数学运算:积分,均值积分,微分,正弦,余弦,正切,双曲正弦,双曲余弦,反正弦,反余弦,常用对数,自然对数,指数,平方根,幂等。
(4)绘图显示:时域绘图，频域绘图，时域阵列图，时域三维图，频域三维图，频域周期图，时域三坐标图等。
(5)信号生成:生成规则波、拍波、白噪声等。
(6)信号采集：实时采集+频谱分析，高速信号采集+示波，低速信号采集+示波
(7)文件服务:转换用户数据文件等。
   如果需要模态参数识别模块软件、小波分析、锤击振动测试模块软件，须签订合同时单独注明。USB接口数据采集仪支持Windows98/Me/2000/XP操作系统。

SDY2400数据采集分析系统
