二、军体考核系统概述
2.1系统简介
军体考核系统运用了GPS技术和无线技术，不但准确计算考核人员的计时成绩，还记录考核人员的运动轨迹，做到无需裁判的电子考试，杜绝考试作弊。考核人员网上报名，签到后领用考核背心，即可考试，节省大量的人力物力，同时又简洁方便。
军体考核系统主要是对长跑进行无裁判的电子考核。考核场地必须是400米标准操场。设备主要有终端、集控器、考核计算机、显示大屏幕、后台计算机等。终端安装在运动背心里，被考核人员每人一件；集控器是与终端通信和控制的设备，安装在终点裁判台处；考核计算机与集控器安装在同一地点；后台计算机（可选）安装办公室，用于数据分析和监控；大屏显示成绩。系统可同时考核30人或者60人。
2.2 工作原理
系统采用的是GPS跟踪定位原理，每个终端设备都有一个GPS模块，一个无线通信模块；终点集控器有一个GPS模块和无线通信模块。终端实时传输GPS数据给集控器，集控器根据终端的GPS数据，实时计算终端的位置，集控器把终端位置数据传输给考核计算机，实时显示每个终端的运行轨迹，并记录轨迹数据，根据轨迹数据计算圈数、计算通过终点的时间成绩和考核中的犯规次数。
系统可以人工录入考核人员名单或导入考核人员的EXCL表，系统可以录入考核标准，根据考核时间成绩给出考核是否合格等。

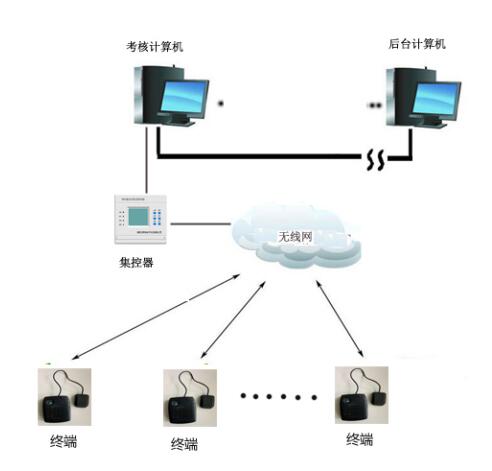

2.3 总体结构设计图
 三、系统的主要功能特点
3.1 系统的主要功能特点
自动记录考核人员的长跑时间成绩，给出考核结果；
自动记录考核人员的长跑轨迹，判断犯规，记录犯规地点和次数
考试过程无需裁判，全部是电子设备自动考核；
可恢复每个考核人员的长跑运动轨迹，便于核对；
考核人员不须分组；
网上约考，自动检录，成绩不理想可以二次约考；
考核过程和成绩可通过大屏幕显示；
系统对终端有自我校验功能，确保系统可靠性；
终端采用低功耗设计，充电一次可持续工作8小时。
体积小，使用方便；
3.2 系统的主要技术参数
通过终点的考核精度小于1.5米；
考核成绩的时间准确度达到99.8%；
考核犯规判断准确率达到100%；
一次参考人数30人或60人；
轨迹恢复准确率100%；
工作温度： -35℃～55℃
极限温度： -40℃～70℃
工作湿度： ≤85%RH
四、系统设备及安装

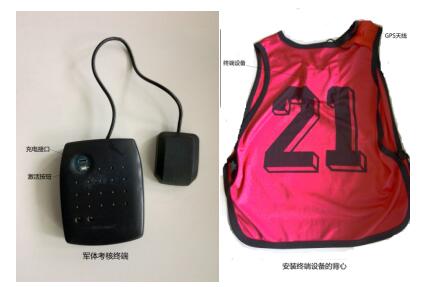

4.1 长跑考核终端设备
终端终端包括GPS模块、无线通信模块、控制模块、GPS天线、电池等，终端盒安装在运动背心里，GPS天线安装在肩部，无线天线内置在终端盒内。终端盒有固定编码与背心号码一一对应，每个考核人员穿一件背心即可。
终端与集控器通信距离大于400米，终端盒上有激活开关，按一下开关即从休眠模式进入工作模式，如10分钟接收不到集控器数据即进入休眠模式。
如果考核计算机检录终端时，电池指示数为0，须充电后再用。充电一次可持续工作8小时。
4.2 长跑考核集控器
集控器包括GPS模块、无线通信模块、数据采集控制模块和电池等，配有网络接口与考核计算机连接，无线通信模块与终端进行数据交互，集控器要求安装高于地面1.5米以上。集控器正常工作须接AC220V电源，在无AC220V电源情况下电池工作1小时。集控器必须安装在终点处。集控器打开电源开关即工作，外接电源没电时自动切换电池供电。控制器在同一场地须安装在同一地点。
4.3 长跑考核计算机
考核计算机安装长跑考核软件，计算机与集控器网络链接，接收各个终端的GPS数据，并根据本地的GPS数据计算各个终端的运行轨迹数据，显示在屏幕的操场上，考核人员过终点后显示成绩和名次，以及犯规和圈数等信息。考核计算机是电子考核的操作主体。具体操作见软件说明书。

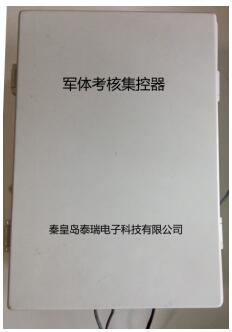

3.2.3 集控器外观和外形尺寸
外形尺寸：220mm×380mm×85mm
五 系统软件
5.1系统软件主要功能
从EXCL表导入考核人员名单；
录入考核标准；
设置考核场地参数；
考核终端自检；
考核人员检录
电子考核；
大屏显示成绩和犯规次数；
考核人员的轨迹恢复；
考核成绩单的输出。
5.1系统软件主要特点
模块化设计，改进功能只需更改模块，增加了系统的稳定性；
可扩充性强，采用了开放式设计，增加功能只需加动态链接；
多级操作管理权限，保证系统的安全性；
直观的在屏幕上显示每个考核运行状况；
记录存储每次没人的考核运行数据，存储3年以上；

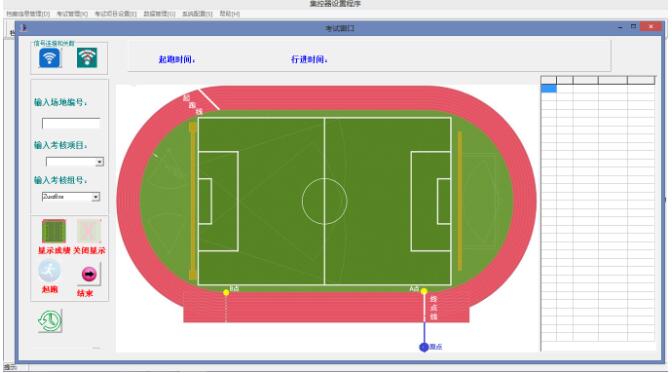

5.2考核界面

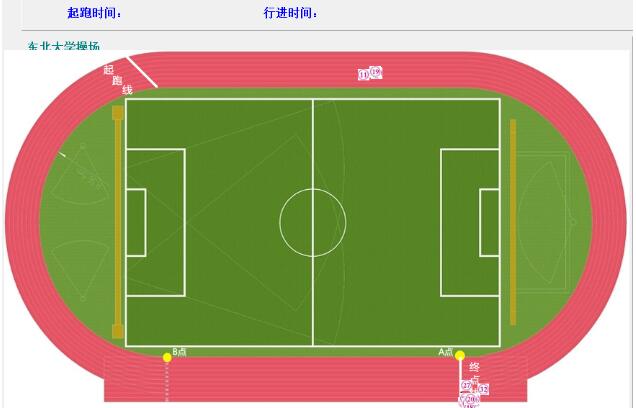

5.3考核过程图

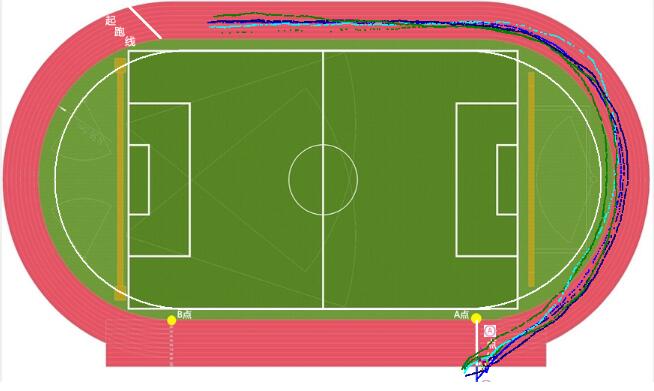

5.3考核运行轨迹图
